CUDAを使った画像処理の高速化

CUDAを使用してノイズ除去フィルターの処理を高速化する方法とその効果について説明しています。特に、CUDAの得意な処理と不得意な処理、メモリの最適化による性能向上について詳述しています。

CUDAを使えばどのくらい高速化できるのか、実際にフィルター処理をCUDA化して処理時間を比較してみました。 CUDAの使用を検討されている方の参考になれば幸いです。

CUDAとは

CUDA（Compute Unified Device Architecture：クーダ） とは、
NVIDIA GPUを利用して並列計算を行うためのソフトウェア開発・実行環境の一つです。

専用のプログラミング言語やコンパイラ、ライブラリ、API（Application Programming Interface）などで構成されます。 Windows環境の場合は、Visual StudioとCUDA Toolkitをインストールすれば、比較的簡単に開発環境を作成することができます。

CUDAの得意な処理、不得意な処理

GPUは、画像処理に特化したデバイスであるため、画像を入力として左上から右下まで一画素ずつ走査し処理するような繰り返し処理にとても強いです。
一方で、1つの命令で複数のデータを処理するSIMD (Single Instruction Multiple Data) 形式で並列実行を行うため、プログラム中に分岐処理を含む場合は性能を極端に落とすことがあります。

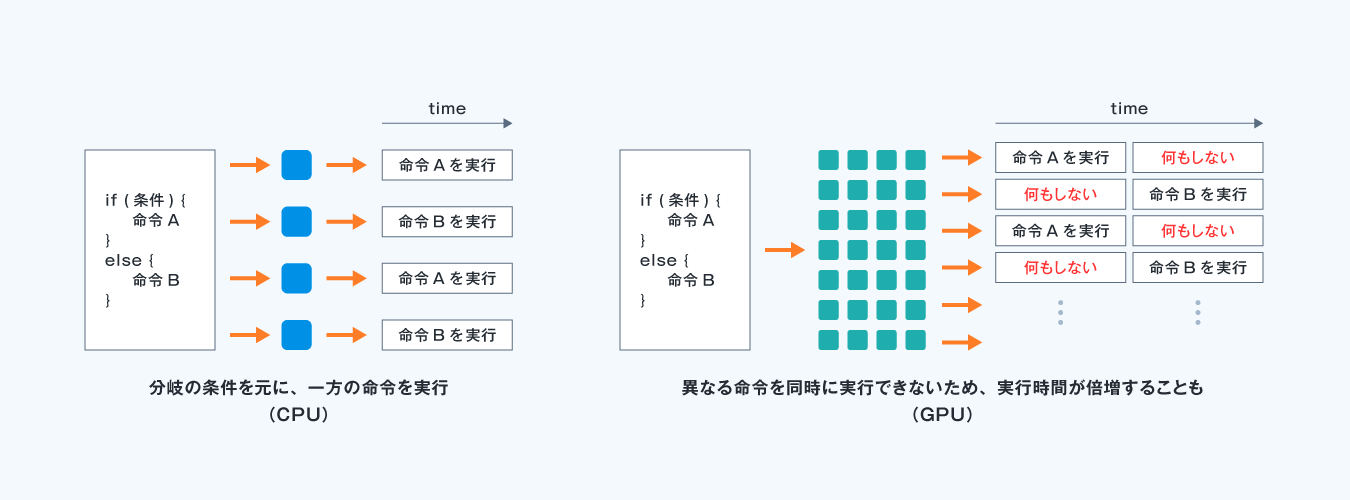

下記の図のような場合、CPUの各コアは分岐の条件を元に命令Aまたは命令Bのどちらかをそれぞれ実行します。しかし、GPUの場合、複数のコアがグループとなっており、グループに対して1つの命令しか実行することができないため、命令Aと命令Bを同時に実行することができません。

そのため、このような分岐処理が含まれていると、命令Aの実行が終わってから命令Bを実行する必要があるため、全体の実行時間が増加してしまうことがあります。

ノイズ除去フィルターをCUDA化してみる

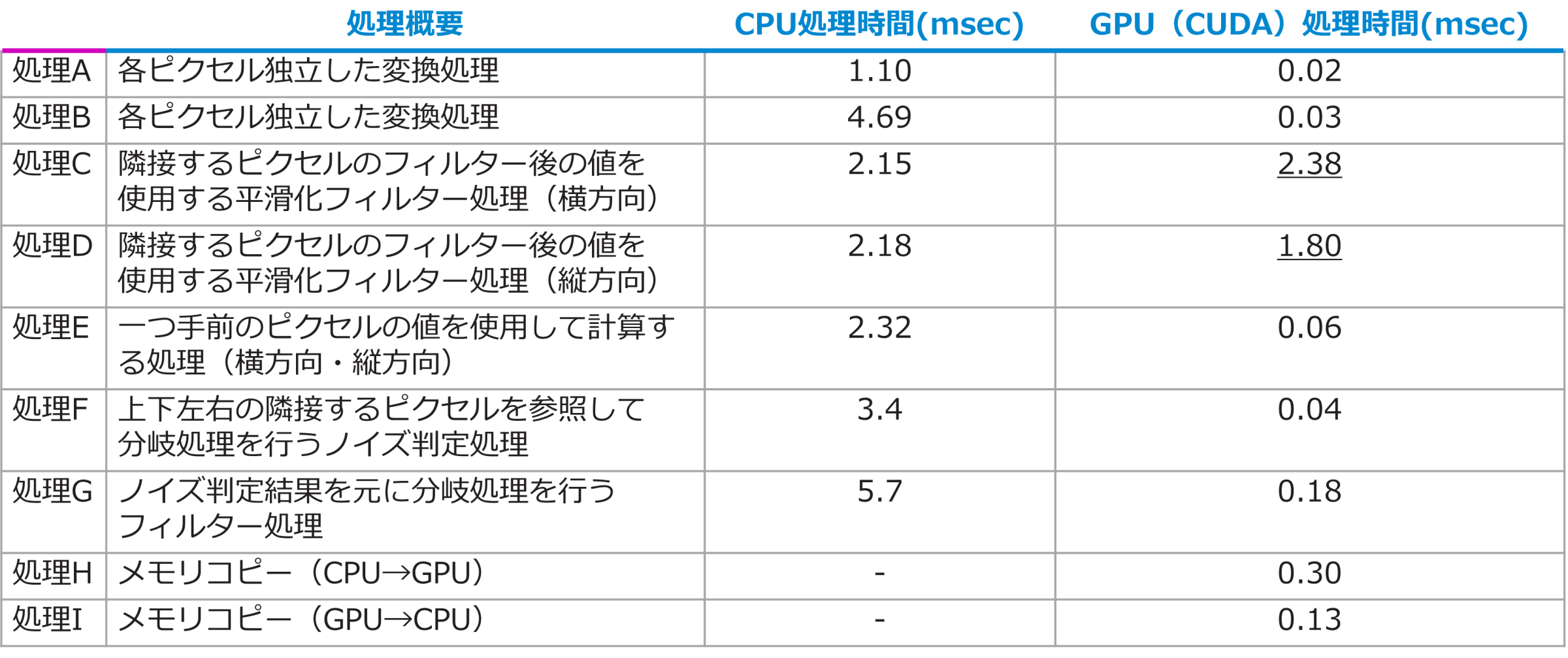

実際にノイズ除去フィルターをCUDAを使って高速化してみました。フィルター処理は処理A～Gのように複数の計算に分割します。それぞれの処理に対してCPUで実行した場合とGPUで実行した場合の処理時間を計測しています。横方向は画像に対してX軸方向に計算していく処理、縦方向は画像に対してＹ軸方向に計算していく処理になります。

結果を見ていくと、処理Ｃ・Ｄ以外はCUDAを使用することで高速化することができました。分岐処理が含まれている処理Ｆ・Ｇも今回のケースでは処理時間を短縮することができました。

一方で、処理Ｃ・Ｄがなぜ高速化できていないかというと、ブロックサイズ・グリッドサイズの大きさが原因です。

高速化できた処理は1ピクセルの処理を1スレッドで行っているのに対して、処理C・Dはフィルター後の値を計算に使用できるように、1行分の処理を１スレッドで行っています。
そのため、ブロックサイズ、グリッドサイズが小さくなり、ハードウェアリソースを効果的に使用することができず、 CPUと比較しても大きな効果が得られなかったと考えられます。

そこで、処理C・Dに対してメモリの最適化を行いました。

GPUで使用できるメモリにはいくつか種類がありますが、当初は一番オーソドックスと思われるグローバルメモリを使用していました。しかし、グローバルメモリは、デバイス上の全てのスレッドから参照できますが、最も遅延が大きいメモリです。
そのため、シェアードメモリと呼ばれる、高速ですが同一ブロック内のスレッドでしか読み書きできないメモリを使用するように変更しました。

結果、画像一行分のデータを一旦シェアードメモリに格納してからフィルター処理を実行することで、大きく高速化することができました。
