RealSense D455とpyrealsense2で3次元点群データを取得する方法

Intel社のRealSense D455カメラとPythonライブラリのpyrealsense2を使用し、3次元点群データを取得する方法について解説します。

pyrealsense2を使用してRealSense D455で撮影した画像から3次元点群データ（PLY）を取得する方法について紹介します。

RealSense D455

Intel社が発売しているDepthカメラです。深度センサやRGBセンサなどが搭載されています。こちらのカメラの詳細はIntel社のサイトでご覧ください。

開発環境・ライブラリ

今回、3次元点群データを取得する際の開発環境と使用ライブラリは以下の通りです。

開発環境

ハードウェア
- RealSense D455
- Windows PC
ソフトウェア
- Python（v 3.11.9）
- VS Code
Pythonライブラリ
- argparse
- numpy
- open3d
- pyrealsense2

※ pyrealsense2とopen3dは対応しているPythonのバージョンが限られているため、ご注意ください。

3次元点群データの取得手順

①3次元点群データの取得（PLYファイルの保存）→②表示（確認）の順で実装します。

①3次元点群データの取得（PLYファイルの保存）

RGBカメラとDepthカメラのカメラ設定を行い、撮影を開始します。撮影する画像のサイズなどが設定できます。

# カメラの設定
conf = rs.config()
# RGB
conf.enable_stream(rs.stream.color, 640, 480, rs.format.rgb8, 30)
# Depth
conf.enable_stream(rs.stream.depth, 640, 480, rs.format.z16, 30)

# stream開始
pipe = rs.pipeline()
profile = pipe.start(conf)

フレームデータを取得します。

# frameデータを取得
color_frame = frames.get_color_frame()
depth_frame = frames.get_depth_frame()

取得したデータを画像データに変換します。

# 画像データに変換
color_image = np.asanyarray(color_frame.get_data())
rgb_image = cv2.cvtColor(color_image, cv2.COLOR_BGR2RGB)
# Depthカメラの情報をカラースケール画像に変換する
depth_color_frame = rs.colorizer().colorize(depth_frame)
depth_image = np.asanyarray(depth_color_frame.get_data())

# 画像保存処理
cv2.imwrite('color_image.png', rgb_image)
cv2.imwrite('depth_image.png', depth_image)

取得したRGB画像とDepth画像を使用して、3次元点群データを生成します。

# 3次元点群データを生成
pc = rs.pointcloud()
pc.map_to(color_frame)
points = pc.calculate(depth_frame)

生成した3次元点群データをplyファイルとして保存します。

# 3次元点群データをPLYファイルとして保存
points.export_to_ply('pointcloud.ply', color_frame)

②表示（確認）

以下のソースコードにて表示を行います。

# 3次元点群データのPLYファイルを読み込み
point_cloud = o3d.io.read_point_cloud('pointcloud.ply')
# 3次元点群データにRGB画像を適用
o3d.visualization.draw_geometries([point_cloud])

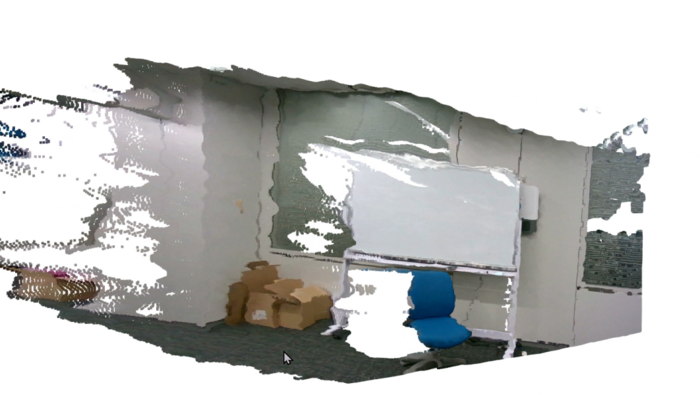

取得した結果が下の画像です。
撮影したデータをそのまま点群として取得しているので、外れ値除去などできれいにするとより精度の良い3次元点群データが取得できると思います。

撮影したRGB画像とDepth画像はそれぞれ下のようになっています。

RGB画像

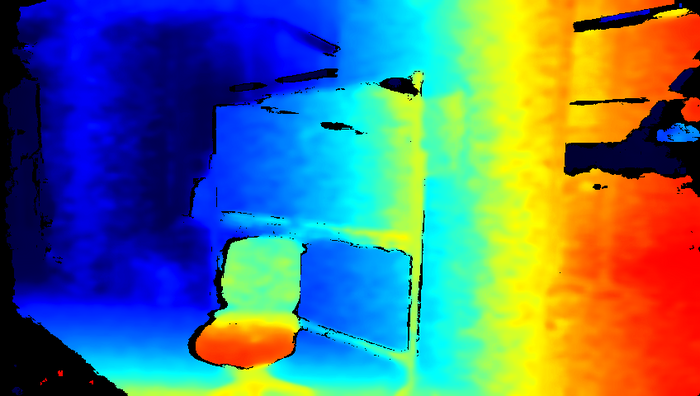

Depth画像

今回、3次元点群データの取得に使用した全体のソースコードは以下の通りです。

import pyrealsense2 as rs
import numpy as np
import open3d as o3d
import cv2

# カメラの設定
conf = rs.config()
# RGB
conf.enable_stream(rs.stream.color, 640, 480, rs.format.rgb8, 30)
# 距離
conf.enable_stream(rs.stream.depth, 640, 480, rs.format.z16, 30)

# stream開始
pipe = rs.pipeline()
profile = pipe.start(conf)

try:
    frames = pipe.wait_for_frames()

    # frameデータを取得
    color_frame = frames.get_color_frame()
    depth_frame = frames.get_depth_frame()

    # 画像データに変換
    color_image = np.asanyarray(color_frame.get_data())
    rgb_image = cv2.cvtColor(color_image, cv2.COLOR_BGR2RGB)
    # 距離情報をカラースケール画像に変換する
    depth_color_frame = rs.colorizer().colorize(depth_frame)
    depth_image = np.asanyarray(depth_color_frame.get_data())

    # カラー画像保存
    cv2.imwrite('color_image.png', rgb_image)
    # デプス画像保存
    cv2.imwrite('depth_image.png', depth_image)

    # 3次元点群データを生成
    pc = rs.pointcloud()
    # points = pc.calculate(depth_frame)
    pc.map_to(color_frame)
    points = pc.calculate(depth_frame)

    # 3次元点群データをPLYファイルとして保存
    points.export_to_ply('pointcloud.ply', color_frame)
    # 3次元点群データのPLYファイルを読み込み
    point_cloud = o3d.io.read_point_cloud('pointcloud.ply')
    # 3次元点群データを表示する
    o3d.visualization.draw_geometries([point_cloud])
finally:
    pipe.stop()
    cv2.destroyAllWindows()
